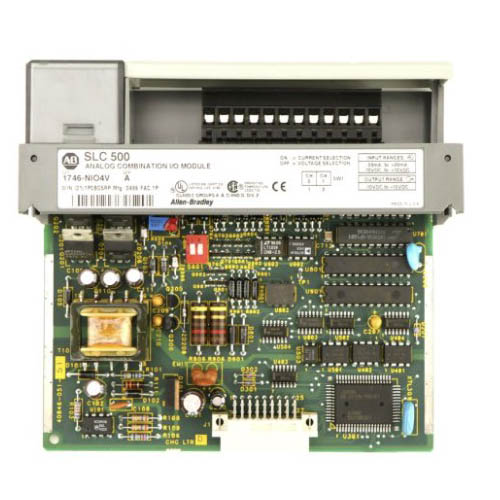

Allen Bradley 1746-NIO4V

Rayon Automation Technology Co., Ltd. Kaufen Sie den Allen Bradley 1746-NIO4V zu einem günstigen Preis mit hoher Qualität, zusammen mit dem klassischen modularen E/A-Modul der SLC 500-Serie. Diese Kombination bietet die Vorteile einer Programmierung ohne Konfigurationswort und eines integrierten Ein-/Ausgangs und eignet sich daher hervorragend für die Renovierung oder Integration kleiner Geräte, die nur die Verarbeitung von zwei Spannungssignalen erfordern.

Anfrage absenden

Produktbeschreibung

Rayon Automation Technology Co., Ltd. Als Lieferant bietet das Produkt Allen Bradley 1746-NIO4V eine relativ schwache Belastbarkeit und keine elektrische Isolierung zwischen den Kanälen. Bei der Verkabelung ist unbedingt zu vermeiden, dass Hochspannungs- und Signalleitungen gleichzeitig verwendet werden. Wenn Sie etwas suchen, kontaktieren Sie uns bitte so schnell wie möglich.

Parameter

Spezifikation	Einzelheiten
Modell	Allen Bradley 1746-NIO4V
Auflösung	12-Bit (Zählung von 0 bis 4095)
Genauigkeit (bei 25°C)	±0,5 % des Skalenendwerts (maximal ±1 % innerhalb von 0–60 °C)
Eingangsimpedanz	> 1 MΩ
Schrittantwortzeit	Ungefähr 60 ms (einschließlich Filterzeit)
Maximale Überlastspannung	±15V DC (ohne Beschädigung)
Stromverbrauch der Rückwandplatine	50 mA bei 5 V DC
Betriebstemperatur	0°C ~ 60°C (32°F ~ 140°F)
Lagertemperatur	-40°C ~ 85°C
Relative Luftfeuchtigkeit	5 % ~ 95 % (keine Kondensation)
Ausgangswelligkeit	< 10 mV Spitze-zu-Spitze

Anwendungsszenarien:

1. Lesen Sie zwei 0-10-V-Ventilöffnungs-Feedbacksignale (Eingang) und geben Sie zwei 0-10-V/±10-V-Signale aus, um den Ventilantrieb zu steuern (Ausgang).
2. Allen Bradley 1746-NIO4V gibt 0-10-V-Signale an den Frequenzumrichter aus, um die Motorgeschwindigkeit anzupassen. Das Auslesen der Ist-Rückmeldung der Motorgeschwindigkeit oder der Lastspannung erfolgt über den Spannungseingang.
3. Führen Sie in Kombination mit 0-5V/0-10V-Ausgangsdrucktransmittern oder Temperaturtransmittern eine PID-Regelung durch.
4. Wird verwendet, um einstellbare Spannungsanregungssignale (Ausgang) zu erzeugen und die Spannungsantwort des Sensors (Eingang) in Laborgeräten zu erfassen.

Vorteile und Funktionen

Der Allen Bradley 1746-NIO4V verfügt über ein hochintegriertes Combo-Design mit einem einzigen Steckplatz und bietet reine Spannungskanäle mit 2 Eingängen und 2 Ausgängen. Es unterstützt den direkten Zugriff auf Board-Daten. Daten können der I/O-Image-Tabelle zugeordnet werden, ohne dass komplexe Blockübertragungsanweisungen erforderlich sind. Die Kombination aus hoher 12-Bit- oder 13-Bit-Auflösung und Präzision mit industrietauglicher fotoelektrischer Isolierung und filternder Anti-Interferenz-Technologie ermöglicht effiziente Platz- und Kosteneinsparungen für kompakte Schaltschränke im After-Sales-Service.

Modellaustausch:
Für die Anforderung eines direkten Austauschs ohne Änderung des Programms und des Racks ist 1746-NIO4V eine direkte Kartendatenzuordnung, wodurch die umständliche Verwendung von Blocktransferanweisungen (BTW/BTR) entfällt. Wenn Sie einfach ein günstigeres und leicht verfügbares Direktersatzteil wünschen, können Sie das kompatible Modul von ProSoft Technology in Betracht ziehen. Wenn Sie diese Gelegenheit nutzen und das gesamte Altsystem aufrüsten, können Sie auf die Siemens S7-1200-Serie umsteigen, gepaart mit den äußerst stabilen und gut strukturierten Analogmodulen SM1231 AI (4 Eingangskanäle) und SM1232 AO (2 Ausgangskanäle). Es ist wichtig zu beachten, dass bei einer 12-Bit-Auflösung (0 - 4095) der Programm-SCP synchron geändert werden muss, wenn der Ersatz eine 16-Bit-Auflösung (0 - 32767 oder 0 - 65535) verwendet.
