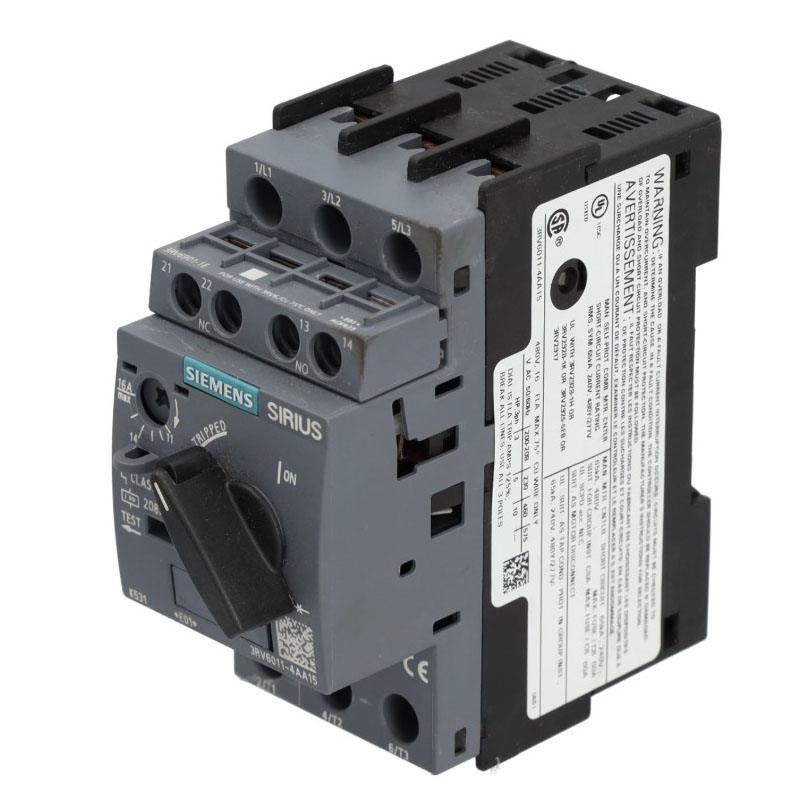

Siemens 3RV6011-1KA15

Der hochwertige Siemens 3RV6011-1KA15 von Rayon Automation ist ein 3RV6-Motorschutzschalter der SIRIUS-Serie, der speziell zum Schutz von Drehstrommotoren vor Schäden durch Überlast, Kurzschluss und Phasenausfall entwickelt wurde. Sie können den Kauf über Rayon Automation tätigen. Als Lieferant bieten wir die Original-Produktmodelle an.

Anfrage absenden

Produktbeschreibung

In China ist Rayon Automation sowohl Lieferant als auch Exporteur. Wir bieten den Siemens 3RV6011-1KA15 an, der über eine kompakte S00-Struktur, einen thermischen Überlastschutz der Klasse 10, einen einstellbaren Strombereich von 9–12,5 A, eine Kurzschlussauslösefähigkeit von 156 A und mit 1 Schließer + 1 Öffner-Hilfskontakten ausgestattet ist.

Parameter

Spezifikation	Einzelheiten
Produktserie	Motorschutzschalter SIRIUS 3RV2
Rahmengröße	S00
Anzahl der Phasen	3 Phasen
Motorschutzklasse	KLASSE 10
Einstellbereich für thermische Überlastung	9 - 12,5 A
Kurzschluss-Auslösestrom	156 A
Bemessungsisolationsspannung	690 V
Schutzklasse	IP20
Verbindungsmethode	Schraubklemmen
Hilfskontakte	1NO + 1NC Horizontaler Hilfsschalter
Installationsmethode	DIN-Schieneninstallation
Betriebstemperatur	-20 °C bis +60 °C

Typische Anwendungsszenarien

Industriemaschinen:
Schutz für Hauptwellenmotoren oder Hilfsmotoren von Geräten wie Drehmaschinen, Fräsmaschinen, Förderbändern, Verpackungsmaschinen und Textilmaschinen.
Materialtransport:
Schutz für Antriebsmotoren von Fluidmaschinen und Feststofftransportgeräten wie Pumpen, Ventilatoren, Kompressoren und Brechern.
Automatisierte Produktionslinien:
In automatisierten Anlagen wie Montage- und Prüflinien sorgt Siemens 3RV6011-1KA15 für zuverlässigen Schutz und Steuerung der Motoren an jedem Arbeitsplatz.

Umfassender Motorschutz

1. Mit dem einstellbaren Bimetall-Thermoauslöser liegt der Einstellbereich zwischen 9 und 12,5 A, wodurch effektiv verhindert wird, dass der Motor durch langfristige Überlastung beschädigt wird.
2. Mit dem elektromagnetischen Kurzschlussauslöser, eingestellt auf 156 A, kann er den Kurzschlussstrom sofort unterbrechen und so den Motor und den Stromkreis schützen.
3. Siemens 3RV6011-1KA15 verfügt über eine Phasenausfallerkennungsfunktion. Ein Stromausfall löst die Auslösung aus und verhindert so ein Durchbrennen des Motors aufgrund eines Phasenausfallbetriebs.

Hohe Zuverlässigkeit und lange Lebensdauer

Mechanische Lebensdauer: Bis zu 100.000 Schaltzyklen.
Elektrische Lebensdauer: Bis zu 100.000 Schaltzyklen.
Hohe Schaltleistung:
Kann mit einem Nenn-Kurzschlussausschaltvermögen von bis zu 100 kA schwere Kurzschlussfehler in Industrieanlagen bewältigen.
Kompaktes Design und einfache Installation:
Verwendet Schraubklemmenblöcke der Baugröße S00 mit kompaktem Volumen.
Standard-DIN-Schieneninstallation, bequem und schnell.
Hilfsfunktionen:
Enthält 1 Schließer (NO) und 1 Öffner (NC) Hilfskontakte, die zur Fernsignalanzeige, Steuerverriegelung oder Alarm verwendet werden.

FAQ

Kann es das Thermorelais direkt ersetzen?

Sicher. Es bietet außerdem Überlastschutz und Kurzschlussschutz und sein Schutzbereich ist umfassender als der alleinige Einsatz eines Thermorelais.

Wie stellt man den Überlastschutzstrom richtig ein?

An der Vorderseite des Leistungsschalters befindet sich ein kalibrierter Einstellknopf. Richten Sie mit einem Schlitzschraubendreher den Anzeigepfeil am Knopf auf den erforderlichen Wert aus, der zwischen 9 A und 12,5 A liegen sollte.

Kann der Leistungsschalter für Einphasenmotoren oder reine Beleuchtungs-/Widerstandslasten verwendet werden?

Nicht empfohlen. Der Siemens 3RV6011-1KA15 ist speziell für Drehstrommotoren konzipiert. Die interne Phasentrennschutzfunktion und der Thermobimetallstreifen sind auf die Anlauf- und Betriebskurven von Drehstrommotoren abgestimmt. Für einphasige Lasten sollte ein einphasiger Leistungsschalter oder ein normaler Leitungsschutzschalter gewählt werden.

Hat es Hilfskontakte?

Ja, es ist mit 1 Schließer + 1 Öffner-Hilfskontakten konfiguriert, die für Statusrückmeldung, SPS-Signaleingang und Alarmsteuerung verwendet werden können.
