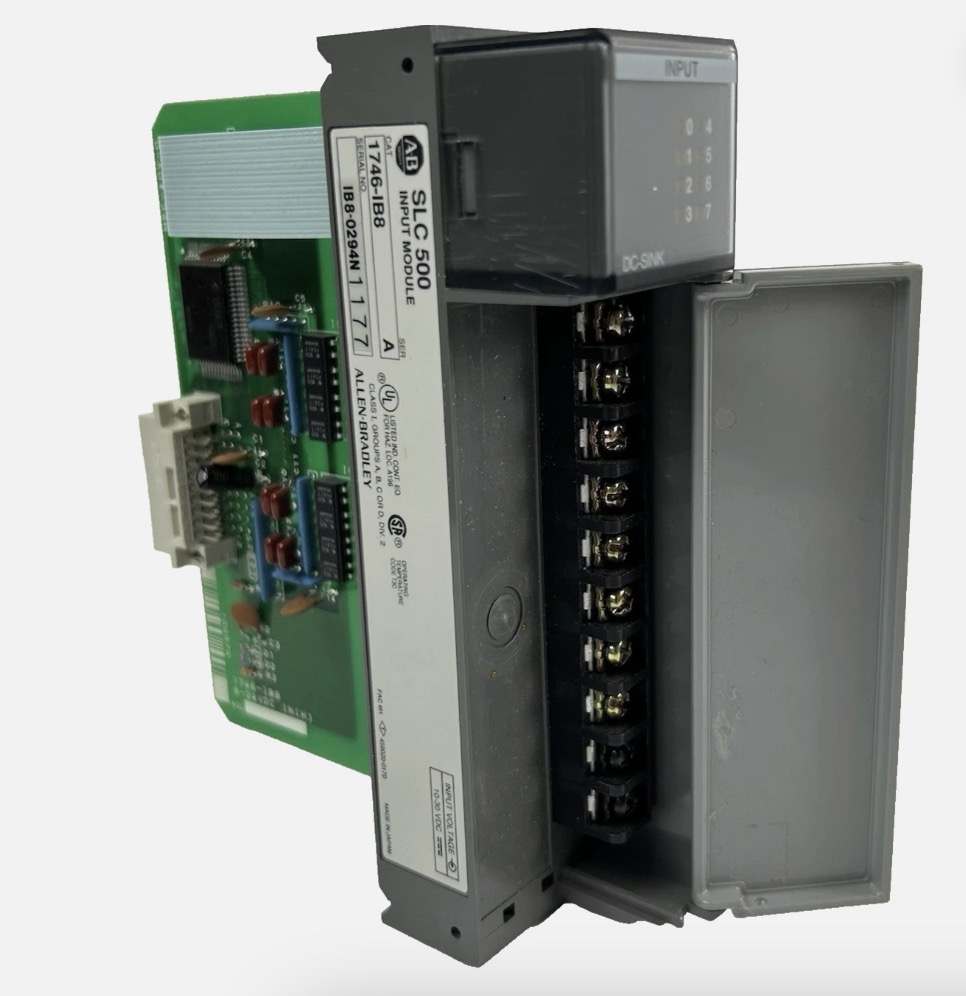

Allen Bradley 1746-IB8

Rayon Automation Technology Co., Ltd. Als chinesischer Lieferant verfügen wir über eine breite Palette an Produktmodellen. Das Allen Bradley 1746-IB8 ist ein digitales 8-Kanal-DC-Eingangsmodul, mit dem Rack-Steckplätze effektiv eingespart und die E/A-Dichte des Systems erhöht werden können.
Eingangskanäle: 8 Punkte (Senke/Quelle)
Betriebsspannungsbereich: 10...30 V DC
Stromverbrauch der Rückwandplatine: 50 mA bei 5 V DC
Max. Spannung im AUS-Zustand: 5 V DC
Reaktionszeit: 8 ms
Isolationsspannung: 1500 V AC

Anfrage absenden

Produktbeschreibung

Rayon Automation Technology Co., Ltd. Als Lieferant bieten wir den Allen Bradley 1746-IB8 auf Lager an, der speziell für die Verarbeitung diskreter 24-V-DC-Signale entwickelt wurde. Es kann die Signale von Feldsensoren, Endschaltern und Tasten präzise an den SPS-Prozessor übertragen.

Integrierte Struktur

Der Allen Bradley 1746-IB8 verfügt über ein internes RC-Filternetzwerk mit einer inhärenten Signalverzögerung von ca. 8 ms. Es ermöglicht eine fotoelektrische Isolierung von 1500 V AC zwischen der Feldseite und der SPS-Rückwandplatine. In Bezug auf Platz und Energieverbrauch bietet ein einzelnes Modul 8 Eingangskanäle, ist kompakt und spart effektiv Rack-Steckplätze und hat einen extrem niedrigen Stromverbrauch der Rückwandplatine (5 V DC erfordern nur 50 mA). Es ermöglicht die Montage mehrerer Module in einem einzigen Rack, ohne dass eine Aufrüstung der Stromversorgung erforderlich ist. Die Frontplatte ist mit entsprechenden Status-LED-Anzeigen ausgestattet, die das Debuggen und die Fehlerbehebung vor Ort klar und unkompliziert machen und die Sicherheit des Kernsystems gewährleisten.

Anwendung

Der Allen Bradley 1746-IB8 wird in der Lebensmittelverarbeitung, Automobilmontage, Wasseraufbereitung und verschiedenen Verpackungsmaschinen eingesetzt. Als Modell des SLC 500-Systems ist es für die Echtzeiterfassung der 24-V-DC-Statussignale von Endschaltern, Lichtschranken, Näherungsschaltern und Bedientasten verantwortlich. Es ist die zentrale Eingabekomponente für die automatische Logiksteuerung und Sicherheitsüberwachung von Geräten.

FAQ

Unterstützt es die Verbindungsmethoden Sinking (Sinking-Typ) und Sourcing (Sourcing-Typ)?
A: Ja. Es handelt sich um ein bipolares Eingangsmodul. Benutzer können es flexibel entsprechend den Verkabelungsanforderungen vor Ort konfigurieren.

F2: Die LED-Anzeigeleuchte an der Vorderseite des Moduls leuchtet nicht. Was bedeutet das normalerweise?
A: Überprüfen Sie zunächst, ob die Stromversorgung der Modul-Backplane normal ist. Wenn eine einzelne Kontrollleuchte nicht leuchtet, prüfen Sie bitte, ob die 24-V-DC-Verkabelung vor Ort locker ist oder ob der externe Sensor beschädigt ist.

F3: Kann dieses Modul im laufenden Betrieb ausgetauscht werden?
A: Nein. Vor dem Entfernen oder Installieren des Allen Bradley 1746-IB8 muss die Stromversorgung des SLC 500-Racks ausgeschaltet werden, um Schäden an den elektronischen Komponenten des Moduls oder einen Ausfall der Rückwandplatine zu verhindern.
