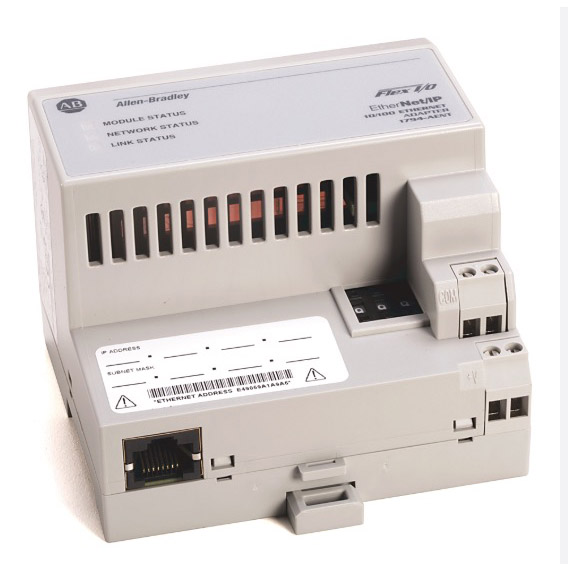

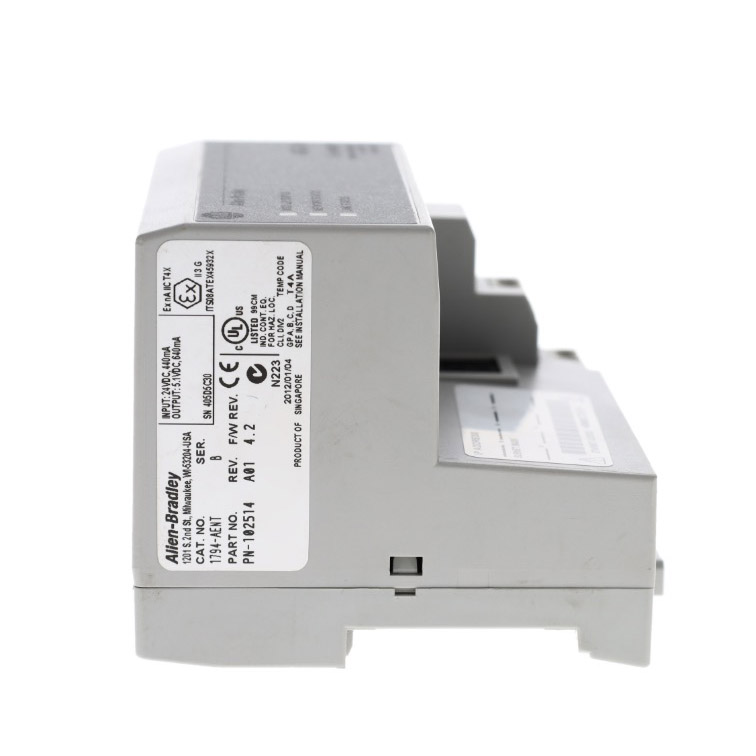

Allen Bradley 1794-AENT

Rayon Automation ist als Lieferant von Allen Bradley 1794-AENT das zentrale Kommunikationsadaptermodul der Flex I/O-Serie. Als Gateway zwischen dem EtherNet/IP-Netzwerk und dem Flex-I/O-Modul wandelt es die Anweisungen des industriellen Ethernets in zugrunde liegende Daten um und steuert verschiedene I/O-Module am Back-End. Für weitere Informationen können Sie gerne bei uns nachfragen.

Anfrage absenden

Produktbeschreibung

Der von Rayon Automation bereitgestellte Allen Bradley 1794-AENT hat den CE-Zertifizierungsstandard bestanden. Als erstes Modul des Flex-I/O-Racks ist es für die Zuweisung von Adressen für bis zu 8 I/O-Module auf der rechten Seite, die Planung der Datenkommunikation und die Meldung des Modulstatus an die Steuerung verantwortlich. Wir bieten hervorragende Vor- und Nachverkaufsdienstleistungen. Bitte zögern Sie nicht, Ihren Kauf zu tätigen.

Kernhardwarearchitektur und Hochgeschwindigkeits-Netzwerkkommunikationsmechanismus

Adaptive Industrial Ethernet-Schnittstelle
Der Allen Bradley 1794-AENT ist mit einer standardmäßigen physikalischen RJ45-Schnittstelle ausgestattet, die adaptive Kommunikationsraten von 10/100 Mbit/s unterstützt. In Kombination mit dem Vollduplex-Modus kann der Datendurchsatz der Rückwandplatine erheblich gesteigert, Netzwerkkollisionen vermieden und eine I/O-Aktualisierungsreaktion im Mikrosekundenbereich erreicht werden.
Unterstützung für explizite und implizite Nachrichtenübermittlung
Native Unterstützung für das EtherNet/IP-Protokoll. Durch implizite Nachrichtenübermittlung werden deterministische Echtzeit-Steuerungsabfragedaten verarbeitet, während gleichzeitig nicht periodische explizite Nachrichten (explizite Nachrichtenübermittlung) empfangen werden, die von der Master-CPU gesendet werden, was für die Online-Parameterkonfiguration und dynamische Diagnose geeignet ist.
Kompakte, aufsteckbare physische Struktur
Es integriert einen effizienten Backplane-Power-Management-Chip, der auf Standardschienen wie 1794-TB3- oder 1794-TB3S-Klemmensockel installiert werden kann. Es bietet eine stabile logische Stromversorgung für den gesamten Satz der auf der rechten Seite montierten FLEX-I/O-Karten.

Parameter

Parameter	Spezifikation
Modellnummer	Allen Bradley 1794-AENT
Modultyp	EtherNet/IP-Kommunikationsadapter
Kompatible Systeme	Logix5000-Steuerungen (ControlLogix, CompactLogix usw.)
Maximal unterstützte E/A-Module	Bis zu 8 Flex-I/O-Module
Kommunikationsprotokoll	EtherNet/IP (CIP – Common Industrial Protocol)
Ethernet-Rate	10/100 Mbit/s adaptiv
Physische Schnittstelle	RJ45 (8-polig) (AENTR verfügt über 2 RJ45-Schnittstellen)
Unterstützte Topologien	Stern, Baum, Linear (erfordert Schalter/ETAP); AENTR unterstützt Device-Level Ring (DLR)
Maximale CIP-Verbindungen	Bis 64
RPI (Request Packet Interval)	Schnellste 1 ms
Stromverbrauch der Rückwandplatine (5 V DC)	350mA
Stromverbrauch der Backplane (24 V DC)	10mA
Ausgangskapazität des Backplane-Netzteils	Maximal 1,5 A (5 V DC)
Maximaler Stromverbrauch	Ungefähr 4,5 W
Stoßstrom (maximal)	5A (Dauer 10ms)
Abmessungen (H x B x T)	94 mm x 94 mm x 69,5 mm (3,7 Zoll x 3,7 Zoll x 2,7 Zoll)
Gewicht	Ungefähr 0,21 kg (0,47 lb) (ohne Basis)
Statusanzeigeleuchten	2: Netzwerkstatus (NS) und Modulstatus (MS)

Typische Architektur

1. Der Allen Bradley 1794-AENT eignet sich für die Installation in Fernschaltschränken, die entfernt vom Hauptkontrollraum, aber in der Nähe der Feldausrüstung, wie Pumpenräumen, Förderbandstationen usw., liegen.
2. Es kann gleichzeitig mit mehreren Logix-Steuerungen kommunizieren, z. B. Konsum-/Produktionssteuerungen, und ermöglicht so die gemeinsame Nutzung von Daten.
3. Der AENT ist mit einem Webserver ausgestattet. Ingenieure benötigen keine spezielle Software. Durch Eingabe der Modul-IP-Adresse über den Browser können sie den Modulstatus, Netzwerkstatistiken, IP-Konfiguration und Verbindungsdiagnoseinformationen anzeigen.
