Allen Bradley 1763-L16AWA

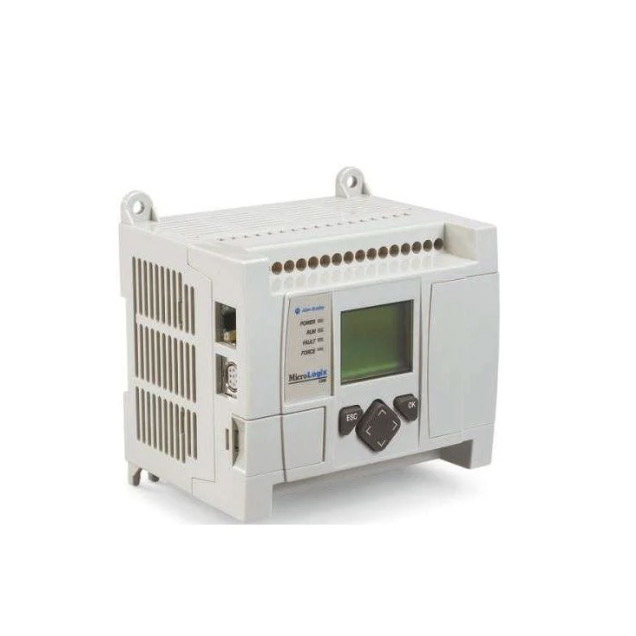

Der Allen Bradley 1763-L16AWA ist ein Controller für die MicroLogix 1100. Er kann bei Rayon Automation erworben werden. Wir sind einer der Exporteure in China und bieten angemessene Preise und hochwertige Originalprodukte.

Anfrage absenden

Produktbeschreibung

Im Bereich der industriellen Automatisierung, bei der Effizienz und hohe Stabilität im Vordergrund stehen, verursacht jeder Ausfall der Steuerung hohe Produktionskosten. Als einer der Lieferanten bietet Rayon Automation hochwertige Allen Bradley 1763-L16AWA an, die die Probleme kleiner und mittlerer Steuerungssysteme lösen. Als kompakte SPS, die eine 120-V-AC-Stromversorgung, 10 digitale Eingangspunkte, 2 analoge Eingangspunkte und 6 Relaisausgänge integriert, verfügt sie über eine hohe Kosteneffizienz und starke Netzwerkerweiterungsmöglichkeiten.

Parameter

Kategorie	Parameter	Spezifikation
Allgemeine Hardware	Integrierte I/O-Punkte	16 Punkte (10 Eingänge / 6 Ausgänge)
	Maximale Erweiterungsfähigkeit	Bis zu 4 E/A-Erweiterungsmodule der Serie 1762 in Reihe
	Maximaler digitaler I/O	80 Punkte (16 Punkte Haupteinheit + 64 Punkte Erweiterung)
	Abmessungen (H x B x T)	90 mm x 87 mm x 62,5 mm (3,5 Zoll x 3,4 Zoll x 2,5 Zoll)
	Gewicht	Ungefähr 0,35 kg (0,77 lb)
Stromversorgung	Betriebsspannung	120/240 V Wechselstrom (50/60 Hz)
	Eingangsstromversorgungsbereich	85…265 V AC, 47…63 Hz
	Typischer Stromverbrauch	Ungefähr 30W
	Stoßstrom (maximal)	25A bei 120V AC, 40A bei 240V AC
	Integrierte Stromversorgung (zur Erweiterung)	+5 V DC / 1750 mA, +24 V DC / 350 mA
AC-Eingangsspezifikationen	Betriebsspannungsbereich	79…132 V AC, 47…63 Hz
	Eingangsimpedanz	Ungefähr 12 kΩ (bei 120 V AC)
	Durchlassstrom	Mindestens 5,0 mA (bei 79 V AC)
	Strom im ausgeschalteten Zustand	Maximal 2,5 mA
	Reaktionszeit im Ein-Zustand	Typisch 20 ms (maximal 35 ms)
	Reaktionszeit im ausgeschalteten Zustand	Typisch 20 ms (maximal 35 ms)
	Isolierung	Photoelektrische Isolierung, 500 V AC (zwischen Eingangsklemmen und interner Logik)

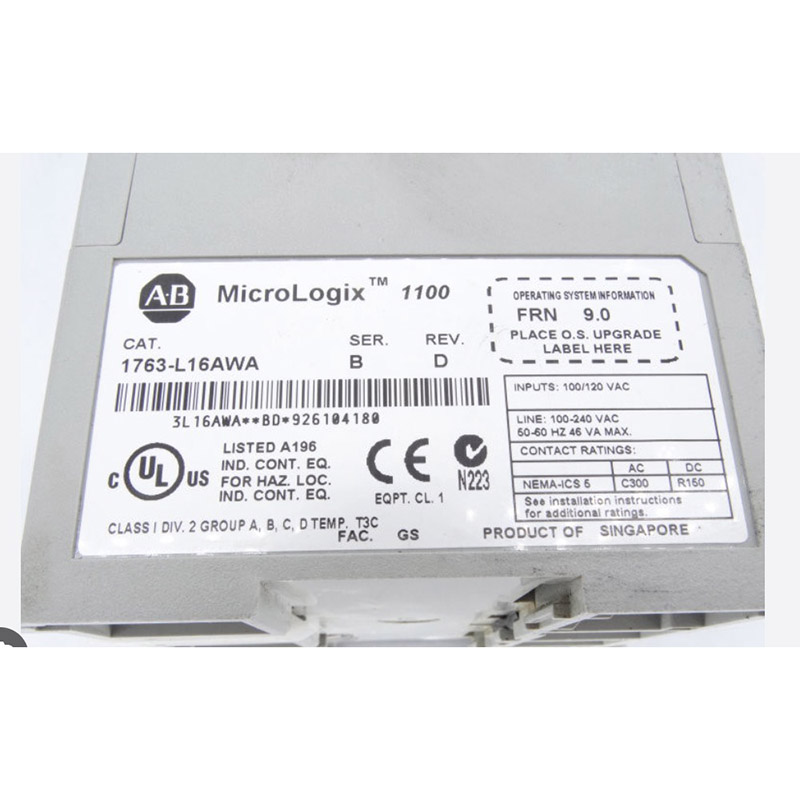

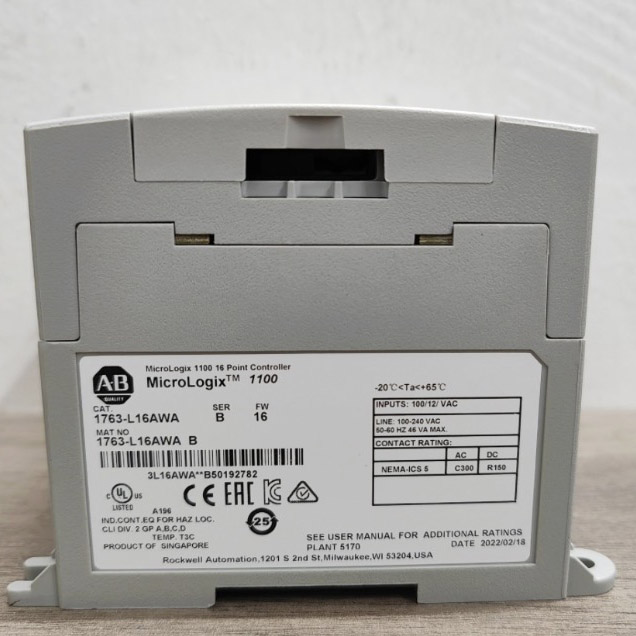

Zertifizierungsspezifikationen

Der Allen Bradley 1763-L16AWA ist für den vertikalen Einbau konzipiert und verfügt über eine Schlagfestigkeit von bis zu 30 g Spitze. Es folgt strikt dem NEMA-Standard ICS 2-230 für die Geräuschunterdrückung und entspricht vollständig den internationalen Mainstream-Standards für elektromagnetische Emissionen. Es hat maßgebliche Emissionszertifizierungen wie CE, C-Tick und FCC bestanden und die strenge c-UL-us-Zertifizierung (gemäß UL 508-Standard) erhalten. Es erfüllt die CE-Sicherheitsbestimmungen der europäischen Niederspannungsrichtlinie 73/23/EWG und verfügt über die Zertifizierung für Gefahrenbereiche der Klasse I, Div. 2 sowie Explosionsschutz- und Schutzfunktionen.

Unsere Vorteile

Fähigkeit zur Systemintegration
Der Allen Bradley 1763-L16AWA lässt sich perfekt über Ethernet mit den PanelView Plus-Komponenten verbinden und kann auch als großes Logix-System dienen, das eine konsistente Architektur von den untersten Geräten bis zur Cloud bietet.
Kostenreduzierung (TCO)
Es sind keine teuren Protokollkonvertierungs-Gateways erforderlich, da es über einen integrierten Ethernet-Direkt-Uplink verfügt, was die Kosten für das Hinzufügen von Zwischenrelais und den Zeitaufwand für die Verkabelung sowie die Ausfall- und Debugging-Zeit für die Online-Programmierung reduziert.
Starke Anpassungsfähigkeit vor Ort
In vielen alten Werkstätten werden noch Steuerkreise mit 220 V/110 V Wechselstrom verwendet. Das AWA-Modell stellt eine direkte Verbindung her, ohne dass die Sensoren und Stromkreise vor Ort geändert werden müssen.
Zuverlässiger Relaisisolationsschutz
Mit verschiedenen Lasten hält es rauen Industrieumgebungen stand, sodass externe Überspannungen und falsche Verkabelung weniger wahrscheinlich zum Durchbrennen der SPS-Hauptplatine führen.
Diagnose- und Wiederherstellungsmechanismus
Mit integriertem LCD-Bildschirm und Webserverfunktionen können Fehler schnell lokalisiert, IP- und Kommunikationsstatus angezeigt und die durchschnittliche Reparaturzeit (MTTR) erheblich verkürzt werden.
Langer Lebenszyklus und globaler Support
Mit industrietauglicher Stabilität und langem Lebenszyklus verfügt es über eine stabile Versorgung und ein globales technisches Supportsystem, das einen langfristigen Betrieb garantiert.

Unterstützen Sie die lokale E/A-Erweiterung? Wie hoch ist die maximale Erweiterungskapazität? Ja. Zusätzlich zu den integrierten 16-Punkt-E/A können bis zu 4 MicroLogix 1762-E/A-Erweiterungsmodule über die Erweiterungsschnittstelle auf der rechten Seite angeschlossen werden.
Welche Programmiersoftware wird verwendet? Wie stellt man die Kompatibilität bestehender Programme sicher?
Allen Bradley 1763-L16AWA verwendet hauptsächlich die Software RSLogix 500 oder RSLogix Micro für die Kontaktplanprogrammierung. Für Systeme der MicroLogix 1000- oder SLC 500-Serie können die Programme einfach und reibungslos übertragen und kompatibel werden.
Zu welcher Kategorie gehört das Modul hauptsächlich? Materialfördersysteme, Verpackungsmaschinen, Wasseraufbereitung und Abwassersteuerung, intelligente Gebäudeautomation sowie Remote Terminal Units (RTU) in verteilten I/O-Systemen.
